RJ45帶變壓器有哪些作用?

發布日期：2016-10-29 00:00:00 來源：http://www.vispout.com 點擊：0

在以太網設備中，經過PHY接RJ45帶變壓器時，基地都會加一個網絡變壓器。有的變壓器基地抽頭接電源，有的又接電容到地。并且接電源時，電源值又能夠不一樣，3.3V，2.5V，1.8V都有。這個變壓器的效果究竟是什么呢？
下面是一個大約的解答：

1、基地抽頭為何有些接電源？有些接地？這個首要是與運用的PHY芯片UTP口驅動類型決議的，這種驅動類型有兩種，電壓驅動和電流驅動。電壓驅動的就要接電源；電流驅動的就直接接個電容到地即可！所以關于不一樣的芯片，基地抽頭的接法，與PHY是有密切關系的，具體還要參看芯片的datasheet和參閱規劃了。

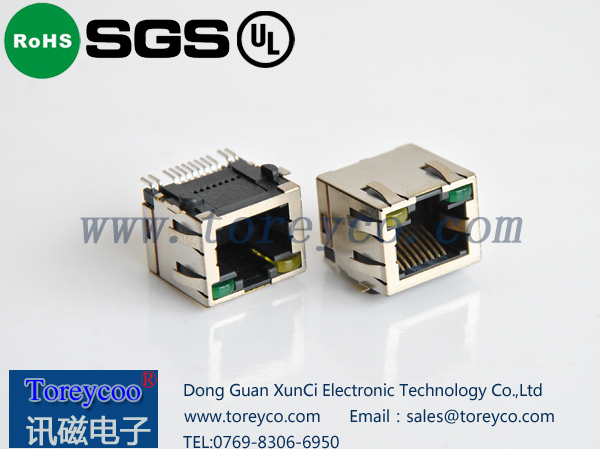

RJ45帶變壓器

2、為何接電源時，又接不一樣的電壓呢？這個也是所運用的PHY芯片材料里規則的UTP端口電平?jīng)Q議的。決議的什么電平，就得接相應的電壓了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。RJ45網絡連接器
3.這個變壓器究竟是什么效果呢，可不能夠不接呢。從理論上來說，是能夠不需要接變壓器，直接接到RJ45上，也是能正常工作的。可是呢，傳輸間隔就很受限制，并且當接到不一樣電平網口時，也會有影響。并且外部對芯片的攪擾也很大。當接了網絡變壓器后，它首要用于信號電平耦合。其一，能夠增強信號，使其傳輸間隔更遠；其二，使芯片端與外部阻隔，抗攪擾才能大大增強，并且對芯片增加了很大的維護效果（如雷擊）；其三，當接到不一樣電平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的網口時，不會對互相設備形成影響。RJ45連接器
總的來說，網絡變壓器首要有信號傳輸、阻抗匹配、波形修正、信號雜波抑制和高電壓阻隔等效果。
