RJ45帶變壓器有哪些作用?

發布日期：2016-12-16 00:00:00 來源：http://www.vispout.com 點擊：0

在以太網設備中，通過PHY接RJ45帶變壓器時，中間都會加一個網絡變壓器。有的變壓器中心抽頭接電源，有的又接電容到地。而且接電源時，電源值又可以不一樣，3.3V，2.5V，1.8V都有。這個RJ45帶變壓器的作用到底是什么呢？
下面是一個大概的解答：
1、中間抽頭為什么有些接電源？有些接地？這個主要是與使用的PHY芯片UTP口驅動類型決定的，這種驅動類型有兩種，電壓驅動和電流驅動。電壓驅動的就要接電源；電流驅動的就直接接個電容到地即可！所以對于不同的芯片，中心抽頭的接法，與PHY是有密切關系的，具體還要參看芯片的datasheet和參考設計了。

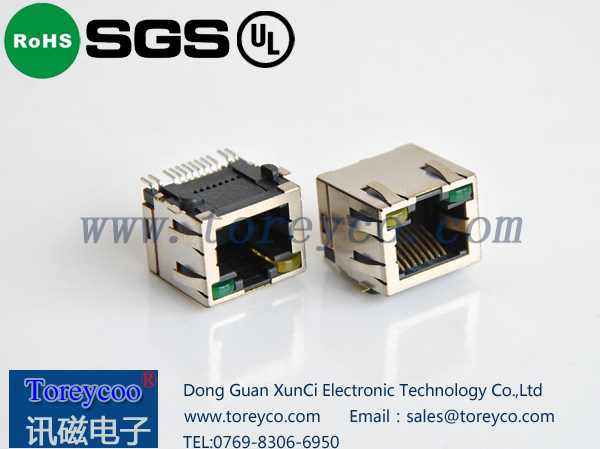

RJ45帶變壓器

2、為什么接電源時，又接不同的電壓呢？這個也是所使用的PHY芯片資料里規定的UTP端口電平?jīng)Q定的。決定的什么電平，就得接相應的電壓了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。
3.這個RJ45帶變壓器到底是什么作用呢，可不可以不接呢。從理論上來說，是可以不需要接變壓器，直接接到RJ45上，也是能正常工作的。但是呢，傳輸距離就很受限制，而且當接到不同電平網口時，也會有影響。而且外部對芯片的干擾也很大。當接了網絡變壓器后，它主要用于信號電平耦合。其一，可以增強信號，使其傳輸距離更遠；其二，使芯片端與外部隔離，抗干擾能力大大增強，而且對芯片增加了很大的保護作用（如雷擊）；其三，當接到不同電平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的網口時，不會對彼此設備造成影響。
