RJ45連接器的線路連接順序是怎樣的?

發布日期：2016-11-03 10:10:00 來源：http://www.vispout.com 點擊：0

RJ45連接器的線路連接順序是怎樣的?

rj45連接器俗稱水晶頭。便是聯接網卡或HUB的那個通明的插頭，是用來聯接雙絞線的兩端。RJ-45是一種網絡接口標準，類似的還有RJ-11接口，便是咱們往常所用的“電話接口”，用來聯接電話線。之所把它稱之為“水晶頭”，是因?yàn)樗耐獗砭К撏噶恋脑?。雙絞線的兩端有必要都裝置這種RJ-45插頭，以便插在網卡（NIC）、集線器（Hub）或交換機（Switch）的RJ-45接口上，進行網絡通訊。RJ45帶變壓器

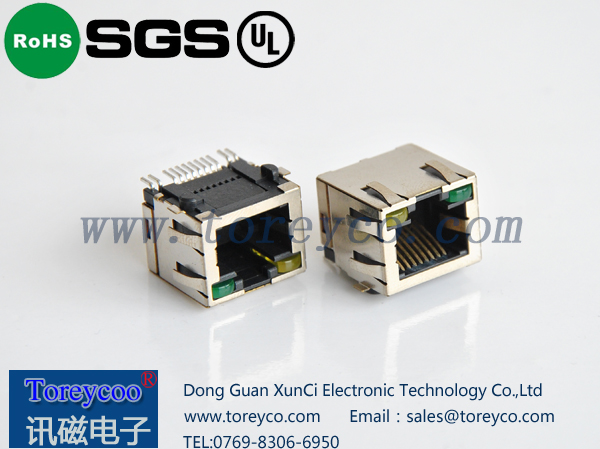

RJ45連接器

rj45連接器線路聯接次第：常用B標RJ-45線路聯接次第為橙白、橙、綠白、藍、藍白、綠、棕白、棕。當聯接不相同設備時，運用A標，其聯接次第為綠白、綠、橙白、藍、藍白、橙、棕白、棕。通常都常用B標的壓法，假設要做交叉線，就一邊為A標另一邊為B標。RJ45網絡連接器
rj45連接器雙絞聯接線有兩種：一種是廣泛運用的直聯接線，另一種是特別情況下運用的交叉線，假設是pc聯接交換機或其他網絡接口等，或是其它聯接的兩頭地位不對等的情況下都運用直聯接線，而假設聯接的兩臺設備是對等的，例如都是兩臺pc機，筆記本等，就要運用交叉線了，兩者的差別是線序不一致，接口是相同的。
假設是手工制造rj45連接器，也便是俗稱的水晶頭，可以使水晶頭的彈片朝外，入線口朝下，從左到右，遵從上面的線序，充分刺進線（以在水晶頭的頂部看到雙絞線的銅心為標準），然后用網線鉗夾一下，就可以了。
