　　RJ45插座的一般規則有那些？

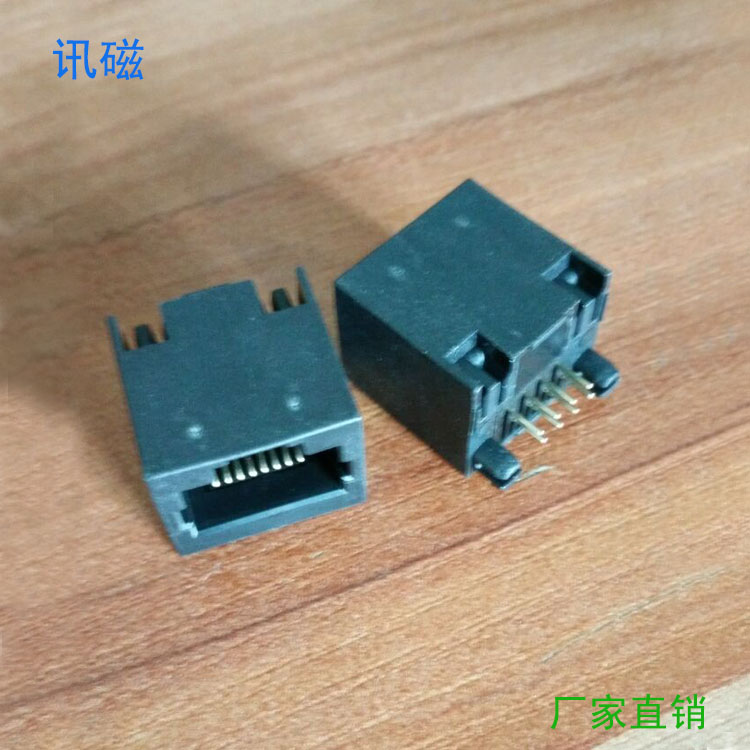

　　RJ45插座規格

　　常用的RJ45非屏蔽模塊高2cm、寬2cm、厚3cm、塑體抗高壓、阻燃，可卡接到任何M系列模式化面板、支架或表面安裝盒中，并可在標準面板上以90°（垂直）或45°斜角安裝，特殊的工藝設計至少提供750次重復插拔。模塊使用了T568-A和T568-B布線通用標簽。這種模塊是綜合布線系統中應用最多的一種模塊，無論從三類、五類、還是超五類和六類，它的外形都保持了相當的一致。

　　RJ45插座分類

　　不同廠商的信息模塊的接線結構和外觀也不一致，分類方法也不一樣。

　　按RJ45插座模塊的安裝位置來分，分為埋入型、地毯型、桌上型和通用型四個標準。

　　按屏蔽性能分為非屏蔽模塊和屏蔽模塊[7] 。當安裝屏蔽電纜系統時，整個鏈路都必須屏蔽，包括電纜和連接件，都需要用屏蔽的信息模塊。

　　根據模塊端接時是否需要打線來分，信息模塊有打線式與免打線式信息模塊。打線式信息模塊需用專用的打線工具將雙絞線導線壓入信息模塊的接線槽內。免打線工具設計也是模塊的人性化設計的一個體現，這種模塊端接時無需用專用刀具。

　　按照接線部位的不同，分為在上部端接和尾部端接兩種，大部分產品采用上部端接方式。

　　RJ45插座特殊設計 RJ45連接器　　內置防塵蓋系列插座具有一個彈簧承載的內置防塵蓋，在插入和拔出跳線插頭時，防塵蓋可以自動縮進和彈出。此外，其獨有的彈簧支撐的“門”保證了跳線插頭絕不會只插入一部分，而影響穩定的數據傳輸。帶防塵蓋的傳統插座通常都要求使用兩只手才能打開防塵蓋，插入跳線，而Molex企業布線網絡設內置防塵蓋插座則允許使用一只手插入跳線，其使用起來更加簡便。另外，在每次連接/斷開時，“門”會擦凈針腳，可以全面防止塵土和雜質進入連接器，使插座獲得最大的保護和保證可靠的資信傳輸能力。Molex內置防塵蓋的插座外觀緊湊（高21mm×寬21mm×厚26mm），在每個工作站上實現了最大密度。在一個標準尺寸的長方形墻上面板中，可以容納最多6個插座；在一個配有防塵蓋的標準尺寸的正方形墻上面板中，可以容納最多4個插座。其密度相當于傳統插座的兩倍。

　　為方便使用者插拔安裝，可以使用45°斜角操作。為達到這一目標，在標準模塊加上45°斜角的面板完成，也可以將模塊安裝端直接設計成45°斜角。
