RJ45帶變壓器是否存在頻率限制？

發布日期：2024-10-30 08:28:05 來源：http://www.vispout.com 點擊：0

　　RJ45 帶變壓器存在頻率限制。

　　從原理上來說，變壓器的特性決定了它在不同頻率下的表現。變壓器是依靠電磁感應來實現信號傳輸和變換的。在低頻段，其主要受到繞組電感和電阻的影響。當頻率較低時，電感的感抗較小，信號能夠較為順利地通過變壓器。但是隨著頻率的降低，繞組電阻產生的損耗相對占比會增加，可能會導致信號衰減程度變大。

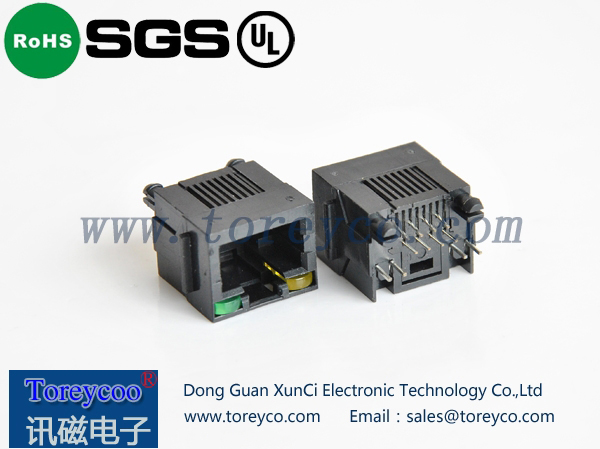

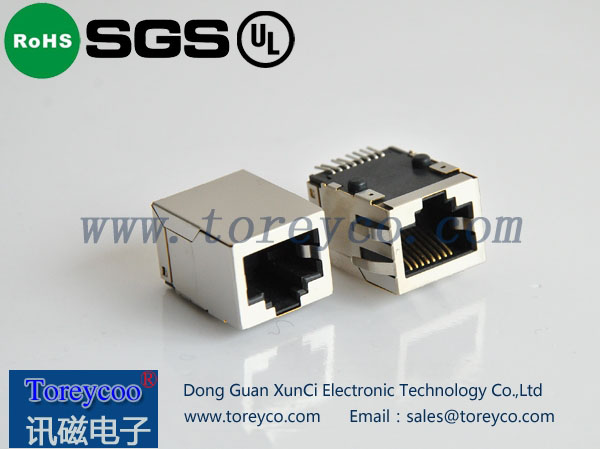

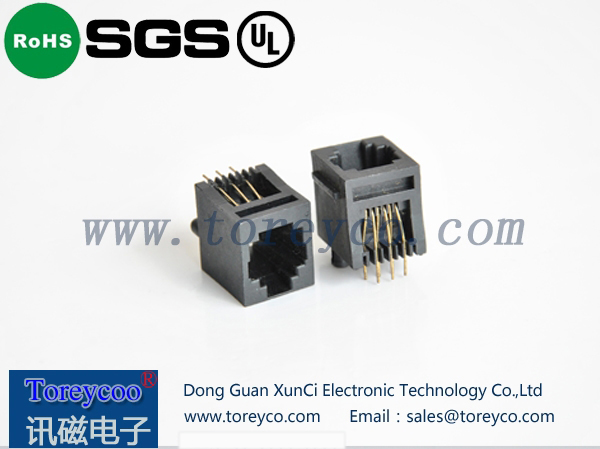

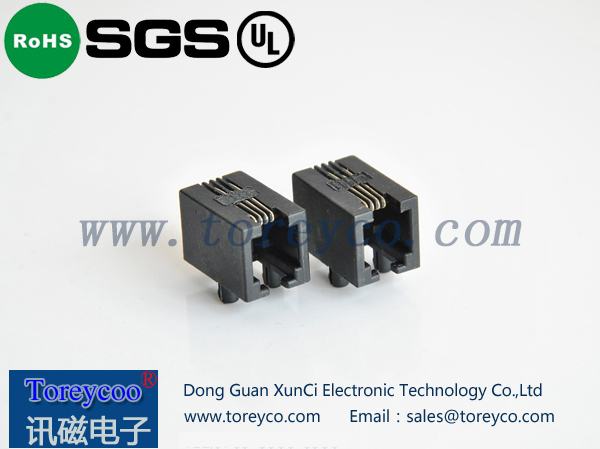

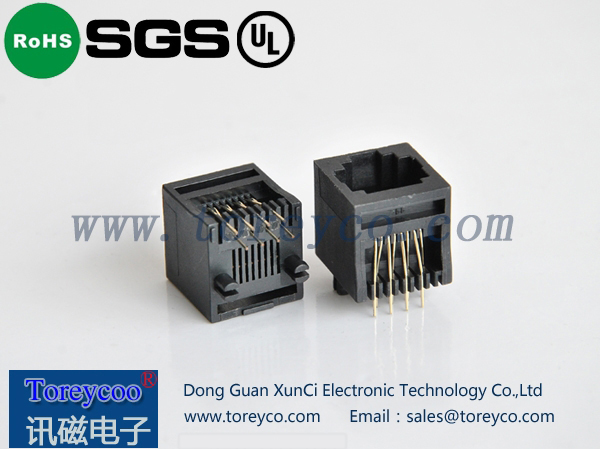

RJ45帶變壓器

　　在高頻段，情況則更為復雜。一方面，變壓器的寄生電容開始發揮作用。隨著頻率升高，寄生電容的容抗減小，會導致信號產生分流，一部分信號會通過寄生電容而不是按照理想的變壓器繞組路徑傳輸，這就造成了信號的損失和失真。另一方面，高頻下的磁芯損耗也會顯著增加。例如，在較高頻率時，磁芯內部的渦流損耗和磁滯損耗會使變壓器發熱，并且對信號產生衰減作用。

　　對于網絡通信來說，以太網等標準規定了一定的信號頻率范圍。例如，常見的以太網標準，其信號頻率通常從幾兆赫茲到幾百兆赫茲不等。RJ45 帶變壓器需要在這個頻率范圍內提供良好的性能。如果超出了這個頻率范圍，比如在進行一些高速信號傳輸或者在受到外界高頻干擾的情況下，變壓器可能無法有效地進行信號耦合和隔離。

　　實際應用中，在設計含有 RJ45 帶變壓器的網絡設備時，工程師需要考慮其工作頻率范圍。在測試階段，會通過專門的網絡分析儀等設備來測量 RJ45 帶變壓器在不同頻率下的插入損耗、回波損耗等參數。如果工作頻率超出了變壓器設計的有效范圍，可能需要采取一些措施，比如使用更高性能的變壓器或者添加額外的濾波電路等來改善信號傳輸質量。總之，頻率限制是 RJ45 帶變壓器的一個重要特性，它對網絡信號的準確、有效傳輸有著關鍵的影響。
