rj45網絡連接器怎么用？

發布日期：2024-08-23 15:10:19 來源：http://www.vispout.com 點擊：0

　　RJ45網絡連接器，通常也被稱為RJ45水晶頭，是網絡連接中常用的一種接口，廣泛應用于以太網電纜連接。以下是RJ45網絡連接器的基本使用方法：

　　準備工具和材料

　　RJ45水晶頭若干個超五類或六類網線一根（長度根據需要裁剪）網線鉗一把（用于剝線和壓線）測線儀一臺（可選，用于測試網線連通性）

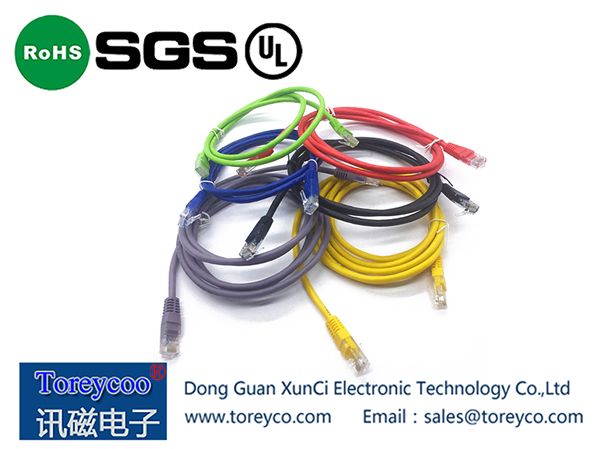

rj45網絡連接器

　　使用步驟

　　剝線：使用網線鉗的剝線口將網線外皮剝開約2厘米，露出內部的8根線芯。剝線時要注意不要割傷線芯。排序：按照T568B或T568A線序標準，將8根線芯分別排列好。T568B線序（常用的線序）為：橙白、橙、綠白、藍、藍白、綠、棕白、棕。T568A線序?yàn)椋壕G白、綠、橙白、藍、藍白、橙、棕白、棕。在實際應用中，建議使用T568B線序。剪齊：使用網線鉗的剪線口將8根線芯剪齊，長度約1.5厘米，確保線芯整齊平行。插入水晶頭：將剪齊的線芯插入RJ45水晶頭的金屬引腳中，注意線芯要插入到底部，且保持線序正確。從頂端看，線芯應與水晶頭頂部的金屬觸片對齊，確保每根線芯與相應的金屬觸片緊密接觸。壓線：使用網線鉗的壓線口將水晶頭壓緊，確保線芯與水晶頭引腳緊密接觸。按壓時要確保線芯與觸片緊密連接，避免松動。測試連通性（可選）：接線完成后，可以使用測線儀測試網線的連通性。將測線儀的兩端分別接入網線的兩端，觀察測線儀上的指示燈。如果所有指示燈按順序亮起，則表示接線正確，網絡連通性良好。連接設備：將壓制好的RJ45水晶頭插入網絡設備（如交換機、路由器或計算機網絡接口）的接口中，即可完成連接。連接好后，開啟設備電源，等待設備進行連接并自動配置即可。
