RJ45連接器接觸件的端接方式

發布日期：2021-09-06 13:37:00 來源：http://www.vispout.com 點擊：0

一、 RJ45連接器觸點的端接分類如下。端接方式分為分離式連接和長久性連接：

1.分離式連接：有三種方式：彈簧施加的直接接觸壓力、螺釘產生的直接接觸壓力和楔塊產生的接觸壓力。接觸點有摩擦問題。典型端子，如螺釘固定端子和插入式端子；

2.長久性連接：有多種方法，如釬焊、銅焊、點焊、導電膠粘接等；通過機械方法實現的長久性電氣連接，如壓接、纏繞、冷焊、鉚接等。

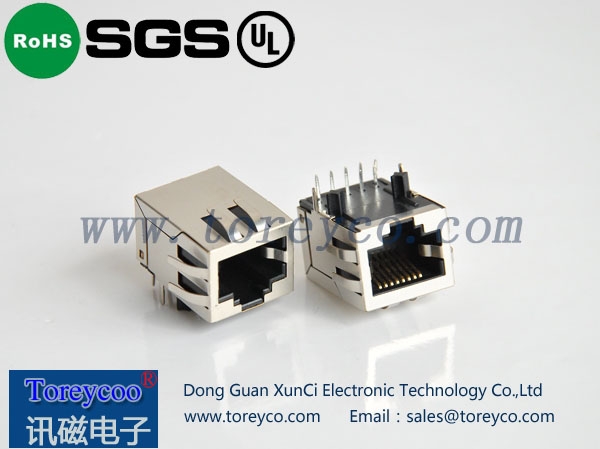

RJ45連接器

二、 RJ45連接器觸點端接是一種常見的端接方法

1.接焊一般包括導線和觸點的接焊以及觸點和印制板的接焊。通常通過手動和波峰焊連接。其原理是，焊錫“潤濕”其他金屬的表面，并形成一個錫-接焊組合，其中存在各種物理、化學和冶金力和效應的復雜交織。牢固結合的關鍵因素包括控制接焊溫度、控制接焊時間、清潔接焊表面等。如果需要助焊劑和焊料，由于各種不當操作，焊點的微觀結構可能存在隱患；

2、壓接：壓接可靠性高，操作方便，速度快，對人員素質要求低，可避免化學污染和熱污染。卷曲有多種形式。圓柱形壓接常用于軍工產品中，可分為可拆卸和可更換或不可拆卸和可更換。要緊的是導線、端子和操作工具之間的正確配合。此外，剝線時不應損壞導線，導線的插入應適當。壓接工具包括手動壓接鉗、自動或半自動壓接機等。

3.纏繞是指在張力下纏繞導體，將實心導體纏繞在帶有棱角的圓柱形桿上，使其在棱角處變形，從而使導體與圓柱形桿之間形成氣密接觸面。繞組的技術要求見mil-std-1130。有手動卷繞槍和程控自動卷繞設備。繞組有兩種類型：一種是繞在立柱上的所有導線都是線；其次，根部的一圈是帶絕緣護套的導體。

繞組突出的特點是其高可靠性，比接焊高2-3個數量級，操作簡單，在繞組錯誤或線路改進時易于拔出導線。然而，幾乎所有的電流都流經前幾圈導線，這需要繞組空間，僅適用于小截面的單股軟導線，因此其使用受到束縛；

4.插入是一種可分離的物理連接方法，即將引腳和總線連接器的終端部分插入多層印制板的金屬化孔中，終端部分的彈性結構與金屬化孔接觸。

5.穿刺實際上是針腳和總線連接器的觸點與帶狀電纜之間的壓接。有兩種方式：一種是刺穿絕緣層（周圍導線壓接）；其次，一定要刺穿導線本身形成壓接（刺穿導線壓接）。
