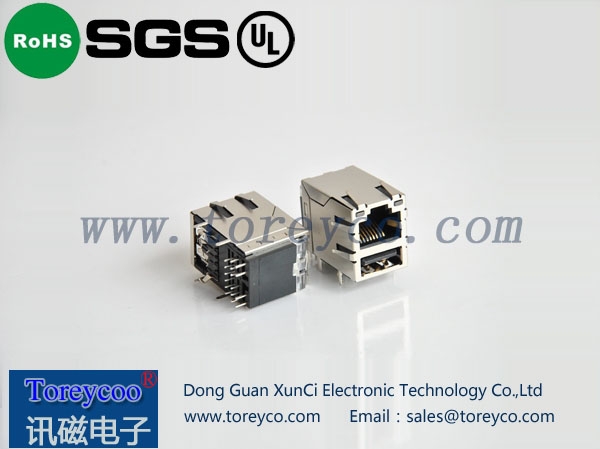

RJ45帶變壓器具體有T1/E1隔離變壓器；ISDN/ADSL接口變壓器；VDSL高通/低通濾波器模塊、接口變壓器；T3/E3、SDH、64KBPS接口變壓器；10/100BASE、 1000BASE-TX網絡濾波器；RJ45集成變壓器；還可根據客戶需要設計專用變壓器。

　　它在一塊網卡上所起的作用主要有兩個，一是傳輸數據，它把PHY送出來的差分信號用差模耦合的線圈耦合濾波以增強信號，并且通過電磁場的轉換耦合到不同電平的連接網線的另外一端；一是隔離網線連接的不同網絡設備間的不同電平，以防止不同電壓通過網線傳輸損壞設備。除此而外，數據汞還能對設備起到一定的防雷保護作用。這個變壓器到底是什么作用呢，可不可以不接呢。從理論上來說，是可以不需要接變壓器，直接接到RJ45上，也是能正常工作的。但是呢，傳輸距離就很受限制，而且當接到不同電平網口時，也會有影響。而且外部對芯片的干擾也很大。當接了網絡變壓器后，它主要用于信號電平耦合。網絡變壓器在以太網中的作用在以太網設備中，通過PHY接RJ45時，中間都會加一個網絡變壓器。有的變壓器中心抽頭接到地。而接電源時，電源值又可以不一樣，3.3V，2.5V，1.8V都有。

　　從理論上來說，可以不需要接變壓器，直接接到RJ45上也是能正常工作的。但是傳輸距離就很受限制，而且當接到不同電平網口時，也會有影響。而且外部對芯片的干擾也很大。當接了網絡變壓器后，它主要用于信號電平耦合?？梢杂幸韵伦饔茫?/p>

　　可以增強信號，使其傳輸距離更遠；

　　使芯片端與外部隔離，抗干擾能力大大增強，而且對芯片增加了很大的保護作用（如雷擊）；當接到不同電平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的網口時，不會對彼此設備造成影響。

　　變壓器的中間抽頭。中間抽頭為什么有些接電源？有些接地？這個主要是使用的phy芯片UTP（雙絞線）口驅動類型決定的，有兩種，如果是電壓驅動的就要接電源；如果是電流驅動的就不用了，直接接個電容到地。為什么有些接2.5v？而有些又接3.3v呢？這個由PHY芯片資料里規定的UTP端口電平?jīng)Q定。如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。

　　東莞訊磁電子有限公司成立于06年，公司位于東莞市長安鎮，是一家集新產品研發、生產、售銷于一體的專業連接器制造企業。公司主營產品為：RJ45網絡通訊接插件，RJ45+Transformer、網絡變壓器模塊等磁性元器件為主體，大部份產品通過了美國UL認證。并在東莞、湖南、四川各設一廠，公司現有廠房面積5000平米，穩定員工800多人，其中技術人才有20多人，以及先進的生產設備和質量檢測儀器數十臺，在此公司依靠其雄厚的研發與生產實力，嚴格的品質管理體系，高素質的隊伍，一絲不茍的作風，并能根據您的實際需求設計制造出高質量的產品與提供優良的服務。
