RJ45網絡連接器組成結構

發布日期：2020-09-08 00:00:00 來源：http://www.vispout.com 點擊：0

　　RJ45網絡連接器是布線系統中信息插座（即通信引出端）連接器的一種，連接器由插頭（接頭、水晶頭）和插座（模塊）組成，插頭有8個凹槽和8個觸點。RJ是Registered Jack的縮寫，意思是“注冊的插座”。在FCC（美國聯邦通信委員會標準和規章）中RJ是描述公用電信網絡的接口，計算機網絡的RJ45網絡連接器是標準8位模塊化接口的俗稱。

　　RJ45網絡連接器由插頭和插座組成，這兩種元器件組成的連接器連接于導線之間，以實現導線的電氣連續性。 RJ45網絡連接器模塊的核心是模塊化插孔。鍍金的導線或插座孔可維持與模塊化的插座彈片間穩定而可靠的電器連接。由于彈片與插孔間的摩擦作用，電接觸隨著插頭的插入而得到進一步加強。插孔主體設計采用整體鎖定機制，這樣當模塊化插頭插入時，插頭和插孔的界面外可產生較大的拉拔強度。RJ45網絡連接器模塊上的接線模塊通過“U”形接線槽來連接雙絞線，鎖定彈片可以在面板等信息出口裝置上固定RJ45網絡連接器模塊。

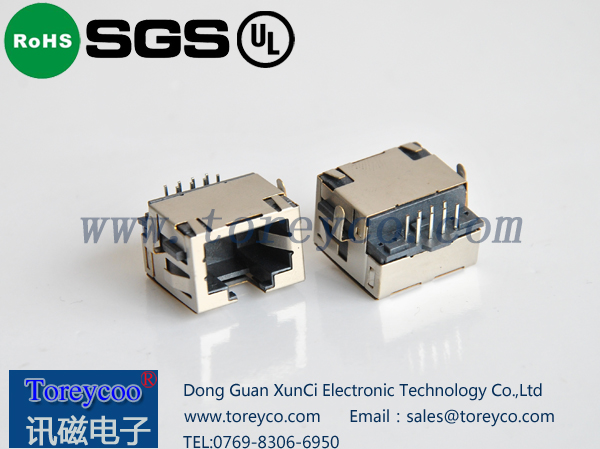

RJ45網絡連接器

常見的RJ45網絡連接器接口有兩類：用于以太網網卡、路由器以太網接口等的DTE（數據終端設備）類型和用于交換機等的DCE（數字通信設備）類型。當兩個類型一樣的設備使用RJ45網絡連接器接口連接通信時，使用交叉線連接。如果DTE類型接口和DTE類型接口相連時不交叉相連引腳，對觸的引腳都是數據接收（發送）引腳，不能進行通信。另外：一些DCE類型設備會和對方自動協商，此時連接用直通線或平行線均可

　　RJ45網絡連接器當測得的數據與溫度存在必定的有關性時，將現有的數據線性推行到較長的測驗時刻對錯常有用的。缺乏之處是：當實驗時刻超出規守時，有時會發作斜度轉折，并且在其它溫度下也無法猜測其功能。
