談起rj45連接器，相信很多人一定不會覺得生疏，但是若問你rj45連接器中的濾波器有什么效果，它與以太網有何關系，怕是沒幾個人能全方面的回答出來，為了讓我們更好的了解RJ45連接器中的濾波器在以太網中的效果，下面工程師將為您進行一個詳細的回答。

設備中，通過PHY接RJ45時，rj45連接器中心都會加一個網絡變壓器。有的變壓器中心抽頭接到地。并且接電源時，電源值又可以不一樣，3.3V，2.5V，1.8V都有。這個變壓器的效果分析如下：

1、中心抽頭為什么有些接電源?有些接地?這個首要是與運用的PHY芯片UTP口驅動類型決議的，這種驅動類型有兩種，電壓驅動和電流驅動。電壓驅動的就要接電源;電流驅動的就直接接個電容到地即可!所以對于不同的芯片，中心抽頭的接法，與PHY是有密切關系的，詳細還要參看芯片的datasheet和參考規劃了。

2、為什么接電源時，又接不同的電壓呢?這個也是所運用的PHY芯片材料里規則的UTP端口電平?jīng)Q議的。決議的什么電平，就得接相應的電壓了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。

3.這個變壓器到底是什么效果呢，可不可以不接呢。從理論上來說，是可以不需要接變壓器，直接接到RJ45上，也是能正常工作的。但是呢，傳輸距離就很受限制，并且當接到不同電平網口時，也會有影響。并且外部對芯片的干擾也很大。當接了網絡變壓器后，它首要用于信號電平耦合。其一，可以增強信號，使其傳輸距離更遠;其二，使芯片端與外部阻隔，抗干擾能力大大增強，并且對芯片增加了很大的保護效果(如雷擊);其三，當接到不同電平(如有的PHY芯片是2.5V，有的PHY芯片是3.3V)的網口時，不會對彼此設備形成影響。

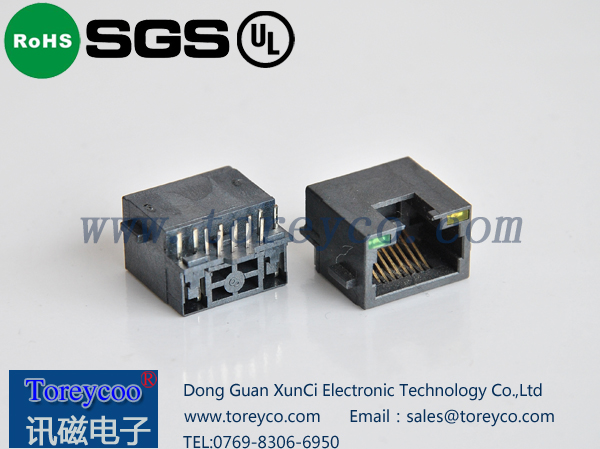

RJ45網絡連接器
