RJ45網絡連接器的運用原來及注意事項
發布日期：2019-05-13 17:45:00 來源：http://www.vispout.com 點擊：0
RJ45網絡連接器的運用原來及注意事項

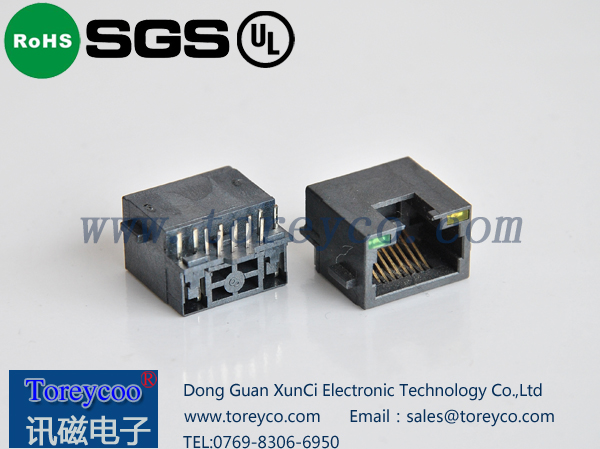

RJ45網絡連接器原理
RJ45在進行信號完整性設計時，需要考慮：1、與整個互聯傳輸線阻抗的接連性；2、RJ45各插針間的串擾；3、有時序懇求，要考慮RJ45上的延時。RJ45的分析方法與通常的信號分析方法根本相同，都是運用仿真軟件進行仿真，并對效果進行分析，得出結論。
RJ45的模型分析和電路的模型分析是相同的，只是要注意RJ45和過孔效應的準確建模、仿真關于猜測信號質量非常重要。
模型分析有五種情況
1.多線模型 （MLM）： 適用于多插針RJ45，包括接觸元件、接觸與接觸間耦合、接觸和屏蔽間耦合、焊盤間耦合等。除了SLM模仿的參數外，還能用來模仿串擾和地彈等。
2.單線模型 （SLM）： 適用于RJ45中的單線，如高速信號傳輸線，可以用來模仿反射、時延和偏移、衰減以及信號傳輸質量。
3.S參數模型：首要使用于頻域，可模仿吞吐量和串擾，通過時域轉換，可發生阻抗、串擾、傳輸時延和眼圖等。
4.IBIS模型：是一種根據V/I曲線的對I/O BUFFER快速準確建模的方法，支撐一切類型的RJ45和多種不同RJ45建模，如差分和不平衡信令、SLM（無耦合）、MLM（耦合）、模型級聯、板到板以及板到電纜等。
5.SPICE模型：是最為廣泛的電路級模仿程序，被分析的電路中的元件可包括電阻、電容、電感、互感、獨立電壓源、獨立電流源、各種線性受控源、傳輸線以及有源半導體器件。
運用注意事項
1.對活絡元件實施對噪聲器件的物理阻隔；
2.阻抗操控、反射和信號終端匹配；
3.用接連的電源和地平面層；
4.布線中盡量避免選用直角；
5.差分對布線長度要相等，以確保在接收端良好的克制比；
6.高速電路設計中應考慮串擾疑問，包括近端串擾和遠端串擾；
7.電源退耦疑問，也就是說加在電路上的電源一定要通過電感電容的退耦。
