RJ45帶變壓器RJ45和RJ48的差異

發布日期：2018-07-09 14:09:00 來源：http://www.vispout.com 點擊：0

　　RJ45帶變壓器RJ45和RJ48的差異

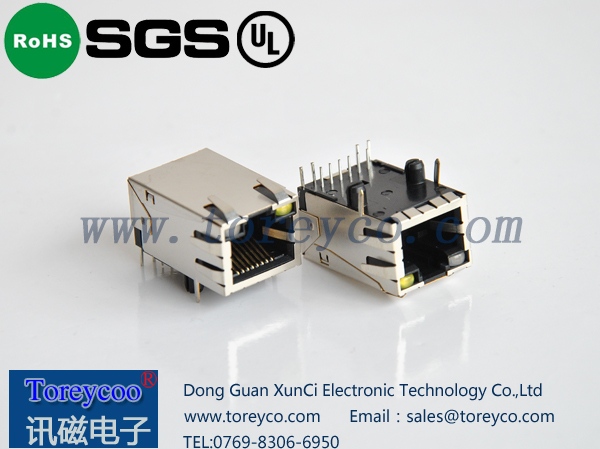

RJ45帶變壓器

　　RJ45接口：

　　用于以太網（Ethernet 10/100/1000M UTP/STP接口），常用于5類非屏蔽雙絞線，也就是咱們一般說的網線，帶水晶頭的那種。RJ45也用于ISDN等其它接口，針腳界說不同。

　　RJ48接口：

　　用于銜接T1,E1串行線路，一般采用屏蔽雙絞線；RJ-48還能夠支持PIN3,PIN6做接地銜接。

　　RJ45和RJ48線序相同，都是從左往右為87654321,但信號界說不同：

　　RJ45:

　　10/100M用1/2/3/6針。 1000M用全部8根針。

　　RJ48:

　　一般常見為RJ-48C和RJ-48S,用1/2/4/5針。

　　CT1/PRI-CSU （RJ-48C）信號界說如下，

　　RJ-48C Pin Description

　　1 Receive Ring

　　2 Receive Tip

　　4 Ring

　　5 Tip

　　關于T1/E1 Trunk and Digital Voice Port （RJ-48） Pin1 Signal

　　1 RX + （input）

　　2 RX - （input）

　　3 —

　　4 TX + （output）

　　5 TX - （output）

　　6 —

　　7 —

　　8 —

　　參考資料：rj45帶變壓器

　　E1（2M傳輸鏈路）和shdsl/hdsl/sdsl相同都是最終一公里的傳輸技能。

　　數字數據網（Digital Data Network）是利用數字信道傳輸數據信號的數據傳輸網，從本質上來說，是一種電路交流網絡。

　　FR是一種分組交流網絡技能。能夠區分虛電路。

　　能夠將DDN、FR、ATM等都看做骨干網技能。DDN結點機、FR交流機、ATM接入交流機這些設備是各自網絡的最邊際設備。從這些設備到用戶都可能會使用到E1、SHDSL、HDSL、SDSL等最終一公里的傳輸技能。因為FR、ATM本身支持PVC，相應地在做點到多點的接入時，不需要使用信道化E1。關于e1來說，一般是光纖到用戶，從光端機出來bnc接口。能夠轉換為RJ48的接口。最高速率為2Mbps，是一條時分線路。又稱為信道化E1。

　　上路由器的接法有兩種：

　　1、用BNC-E1線纜（這兒的E1端包含：RJ48、DB15等多種接口方式）直接接E1模塊

　　2，假如用WIC-1T模塊，那么就用一個G.703-----v.35的協議轉換器后用V。35線纜接WIC---1T模塊。

　　shdsl/hdsl/sdsl都是用戶數據線路，一般使用一對或兩對電話線到用戶，接口為rj11或rj48。最高速率能夠到達2M bps或更高。盡管xdsl技能能夠到達2M的速率，但現在我還沒聽說過能夠在dsl線路上跑信道化E1的。
