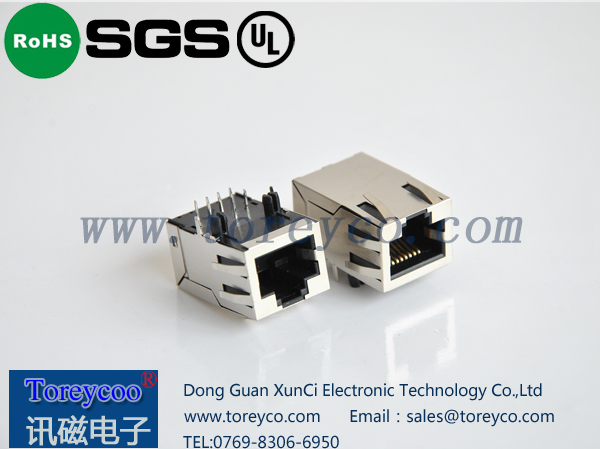

RJ45網絡連接器介紹

　　RJ45網絡連接器是用戶設備與通信網的接口。

　　常用RJ45網絡連接器類型：

　　轉換器典型的接口類型有以太網接口，E1接口、串行接口（RS232）、SC/ST接口、USB接口等。

　　1．以太網接口

　　接口規范：IEEE802.3 終端速率：10M/100/1000Mbps 作業形式：全雙工、半雙工終端接頭：RJ45接口

　　2．E1接口RJ45網絡連接器：G.703、G.704、G.823 網絡速率：2.048Mbps 網絡接頭：BNC（75歐姆）等線路編碼：HDB3碼

　　3．串行接口接口速率：19200bps 接口規范：RS-232

　　4．SC/ST接口 ST接口：10Base-F SC接口：100Base-FX

　　5．USB接口 USB1.1：12Mbps USB2.0：480Mbps XDSL產品常見接口如下：

　　RJ-45接口 RJ-45接口是以太網最為常用的接口，RJ-45是一個常用稱號，指的是由IEC（60）603-7規范化，運用由國際性的接插件規范界說的8個位置（8針）的模塊化插孔或許插頭。

　　RJ-11接口 RJ-11接口即平時用的電話線接口。RJ-11原是用于西部電子公司（Western Electric Co）開發的接插件的通用稱號。其外形界說為6針的銜接器材，原名為WExW。 這兒的x表明“活性”、觸點或許打線針。例如，WE6W有悉數6個觸點，編號1到6；WE4W界面只運用4針，而最外面的兩個觸點（1和6）不必；WE2W只運用中心兩針。RJ-11并不僅是用于代表6針接插件，它還指4針的版別。

　　RS-232接口 RS-232-C接口（又稱 EIA RS-232-C）是現在最常用的一種串行通訊接口。它是在1970年由美國電子工業協會（EIA）聯合貝爾體系、 調制解調器廠家及計算機終端生產廠家一起擬定的用于串行通訊的規范。它的全名是“數據終端設備（DTE）和數據通訊設備（DCE）之間串行二進制數據交換接口技術規范”該規范規則選用一個25個腳的DB25銜接器，對銜接器的每個引腳的信號內容加以規則，還對各種信號的電平加以規則。

　　并口（LPT口）并口（Parallel Port/Interface）是電腦前期運用的25針接口，俗稱打印口。并選用25針的雙排插口，除最遍及的應用于打印機以外，還可用于銜接掃描儀、ZIP驅動器乃至外置網卡、磁帶機以及某些擴展硬盤等設備。

　　USB接口 USB（Universal Serial Bus）通用串行總線是由Intel、Microsoft、Compaq、IBM、NEC等幾家大廠商建議的新式外設接口規范。USB1.1的傳輸速度12Mbps，最新USB2.0可達480Mbps；電纜最大長度5米。USB電纜有4條線，其間2條信號線，2條電源線，可提供5伏特電源。USB電纜還分屏蔽和非屏蔽兩種，屏蔽電纜傳輸速度可達12Mbps，價格較貴，非屏蔽電纜速度為1.5Mbps，但價格便宜；USB經過串聯方法最多可串接127個設備；支撐即插即用和熱插拔。

　　SC端口 SC端口也就是我們常說的光纖端口，它是用于與光纖的銜接，一般來說這種光纖端口是不太可能直接用光纖銜接至作業站，一般是經過光纖銜接到快速以太網或千兆以太網等具有光纖端口的交換機。
