簡說一下rj45連接器的類型

發布日期：2018-04-16 00:00:00 來源：http://www.vispout.com 點擊：0

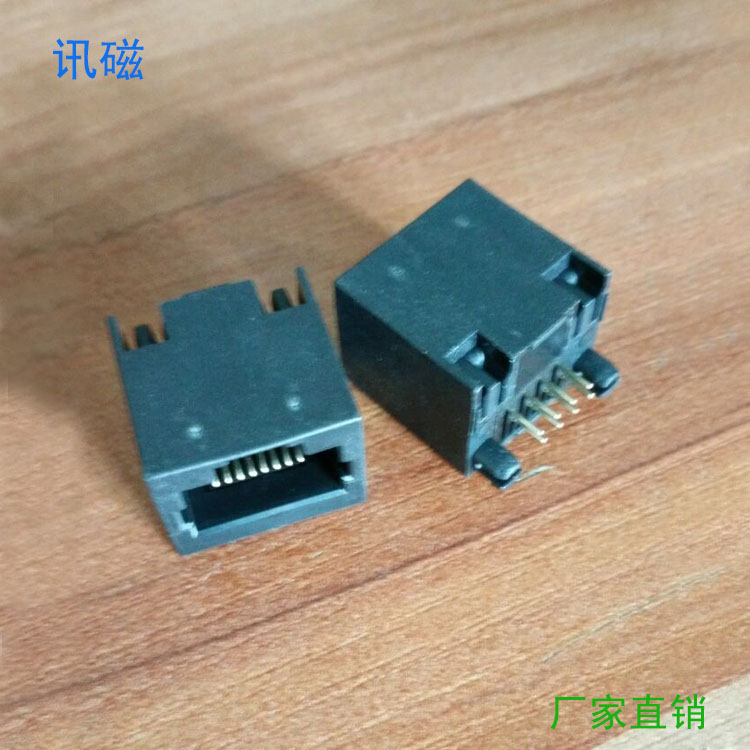

rj45連接器

簡說一下RJ45連接器的類型

目前更常用的一種RJ連接器是RJ45連接器，用于ethernet連接，8P8C，可以連接4對雙絞線，12mm寬，比RJ11系列要寬一些。RJ45連接器有時也用于電話或RS232連接，也有人用來傳VGA視頻信號。

連接器

提到RJ11就知道這是通用的電話連接器，其實它最早是美國某某公司開發的一種接插件的通用名稱，原名為WExW，外形為6針，WE6W使用全部6個觸點，而WE2W只使用中間兩針，后來成為rj系列連接器中的一種。

RJ11和RJ14、RJ25為同一系列，尺寸相同，都是9.5mm寬，只是觸點數量不同。RJ11只有中間一對觸點，可以連接一對線，表示為6P2C (six position, two conductor)；RJ14使用中間4個觸點，可以連接2對線，表示為6P4C；RJ5使用全部6個觸點，可以連接3對線，表示為6P6C。

有時也可以用這種連接器提供低壓小功率的電源（AC或DC），常用PIN2和PIN5(黑線和黃線)。一般使用rj11作為此9.5mm系列的統稱，分別使用RJ11-6P2C、RJ11-6P4C和RJ11-6P6C區別觸點數量。

電話中還使用一種連接器，用于連接話機和手柄，稱為4P4C（也有人稱作rj22 ，并與rj9、rj10組成一個系列），有4個觸點，7.5mm寬，比rj11尺小。

還有一種8P8C連接器稱為RJ61，用于連接雙絞線對。因為這種線序中第3、4對雙絞線中的兩線相距較遠，會引起較大的串擾，不適合Ethernet這種高頻信號的傳輸。

還有一種RJ48連接器，也是8P8C，可用于連接4對T1數據鏈路，每對線可傳輸時分復用的23個話路。
