RJ45連接器三大特性

發布日期：2016-07-30 00:00:00 來源：http://www.vispout.com 點擊：0

RJ45連接器的三大根本功能銜接器的根本功能可分為三大類：即機械功能、電氣功能和環境功能。

1．機械功能就銜接功能而言，RJ45網絡連接器是主要地機械功能。插拔力分為刺進力和拔出力（拔出力亦稱別離力），兩者的請求是不一樣的。在有關標準中有最大刺進力和最小別離力規則，這表明，從運用視點來看，刺進力要?。◤亩械痛踢M力 LIF 和無刺進力 ZIF 的構造），而別離力若太小，則會影響觸摸的可靠性。

另一個主要的機械功能是銜接器的機械壽數。機械壽數實際上是一種耐久性（durability）目標，在國標 GB5095 中把它叫作機械操作。它是以一次刺進和一次拔出為一個循環，以在規則的插拔循環后銜接器能否正常完結其銜接功能（如觸摸電阻值）作為評判根據。銜接器的插拔力和機械壽數與觸摸件構造（正壓力大?。┯|摸部位鍍層質量（滑動摩擦系數）以及接觸件擺放尺度精度（對準度）有關。

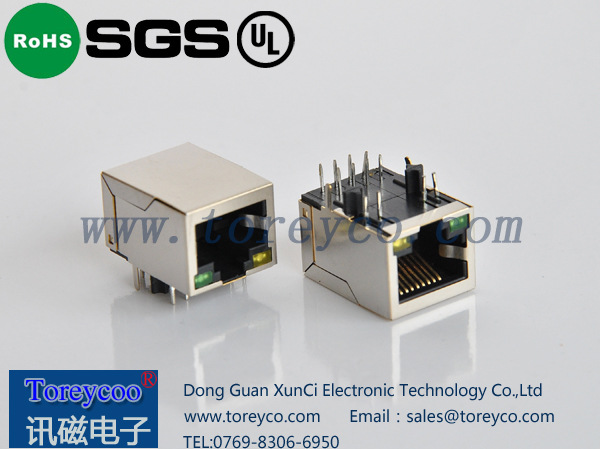

RJ45連接器

2．RJ45帶變壓器 銜接器的主要電氣功能包括觸摸電阻、絕緣電阻和抗電強度。

① 觸摸電阻高質量的電銜接器應當具有低而安穩的觸摸電阻。銜接器的觸摸電阻從幾毫歐到數十毫歐不等。

② 絕緣電阻衡量電銜接器觸摸件之間和觸摸件與外殼之間絕緣功能的目標，其數量級為數百兆歐至數千兆歐不等。

③ 抗電強度或稱耐電壓、介質耐壓，是表征銜接器觸摸件之間或觸摸件與外殼之間耐受額定實驗電壓的才能。

④ 其它電氣功能。電磁攪擾走漏衰減是評估銜接器的電磁攪擾屏蔽作用,電磁攪擾走漏衰減是評估銜接器的電磁攪擾屏蔽作用，通常在 100MHz~10GHz 頻率范圍內測驗。對射頻同軸銜接器而言，還有特性阻抗、刺進損耗、反射系數、電壓駐波比（VSWR）等電氣目標。由于數字技能的開展，為了銜接和傳輸高速數字脈沖信號，出現了一類新式的銜接器即高速信號銜接器，相應地，在電氣功能方面，除特性阻抗外，還出現了一些新的電氣目標，如串擾（crosstalk），傳輸延遲、時滯等。
